Handlaser-sweismasjien is 'n epogmakende sterproduk in die lasertoepassingsmark in onlangse jare, en dit het vinnig na vore getree as een van die groeipunte van die groenlaserbedryf. Sedert 2018 het die jaarlikse saamgestelde groei van laser-handsweiswerk 100% oorskry. Daar word beraam dat daar in 2020 100 vervaardigers van laser-handsweismasjiene sal wees, en in 2021 sal daar na verwagting 500 vervaardigers van hand-held lasertoerusting-integrasie van verskillende soorte bereik, wat plofbare groei toon. Vir draagbare lasersweistoerusting is die sweiskop wat by die gebruikstoneel aansluit en laserenergie uitstuur 'n uiters belangrike komponent. In die sweiskop is die optiese deel 'n baie belangrike deel.

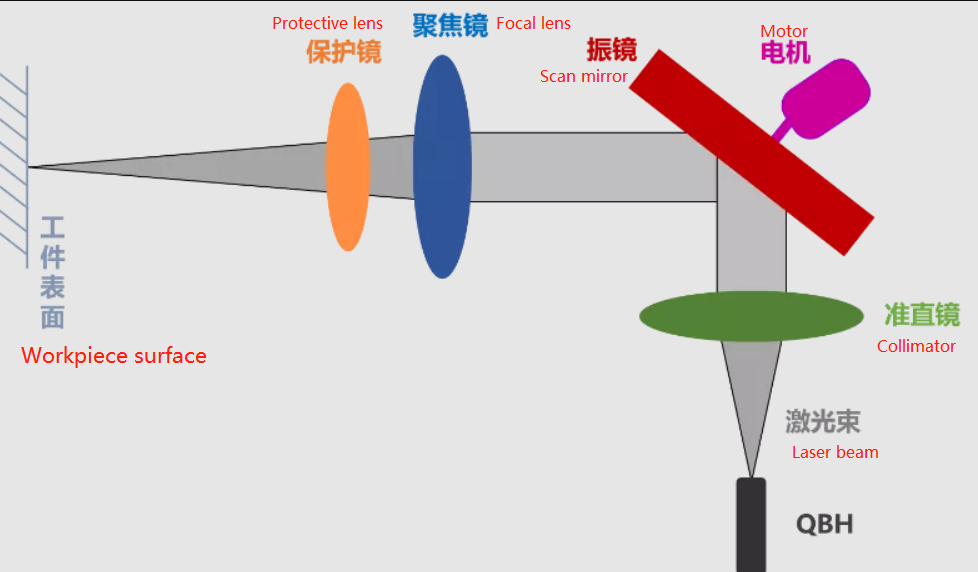

Die basiese optiese beginsel van die draagbare sweiskop sluit drie dele in: bundelkollimasie, bundelswaai en bundelfokus, soos in die figuur hieronder getoon. Nadat die laserstraal deur die QBH uitgestraal is, word dit parallelle lig deur die kollimator, en word dan deur die galvanometer na die fokusspieël gereflekteer en uiteindelik op die oppervlak van die werkstuk gefokus.
Laserstraalkollimasie

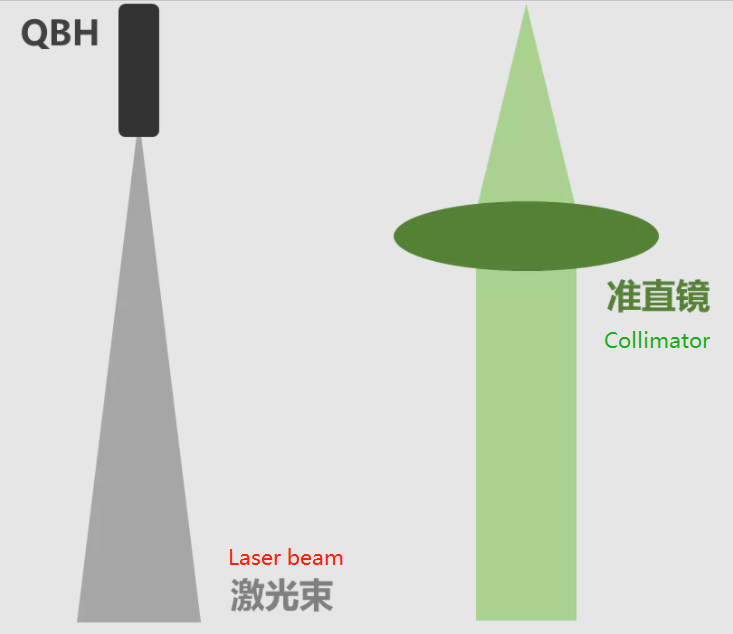

Die lig wat uit die QBH-vesel kom, is 'n puntligbron met 'n sekere divergensiehoek. Tydens die voortplantingsproses sal dit in 'n koniese vorm uitsprei, soos om 'n flitslig aan te skakel of 'n vuurhoutjie in die donker aan te steek.
Die funksie van die kollimatorlens is om hierdie divergente lig in parallelle lig te verander sodat dit in 'n reguit lyn beweeg sonder afwyking; terselfdertyd beheer dit die straalmiddel-radius van die ligstraal en beperk dit tot die smal ligpad van die sweiskop.
Laserstraal wiebel
In handsweiswerk is die doel van balkswaai om die aanpasbaarheid van die sweisgaping te verbeter. Aangesien die gefokusde ligkol 'n klein ligkol is, is dit moeilik om te verseker dat dit langs die sweisspoor loop terwyl dit vasgehou word. Aan die ander kant is dit ook moeilik om die sweislas met 'n groot gaping te bedek. Deur die balk in 'n reguit lyn so wyd as 3,0 mm te plaas, is dit gerieflik vir die operateur om die laser in lyn te bring en die sweislas te bedek.
Die besef daarvan is dat die vibrerende lens teen hoë spoed heen en weer buig onder die aandrywing van die motor, om die doel te bereik om die pad van die laserstraal te verander.

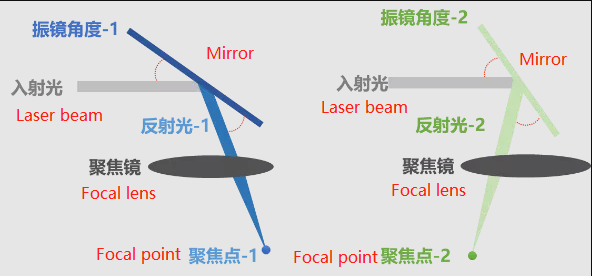

Die basiese beginsel word in die onderstaande figuur getoon: Volgens die basiese wet van refleksie is die refleksiehoek gelyk aan die invalshoek. Wanneer die galvanometer by hoek 1 is, reflekteer die lig langs pad 1 en fokus na punt 1. Wanneer die galvanometer by hoek 2 is, reflekteer die lig langs pad 2 en fokus na punt 2.

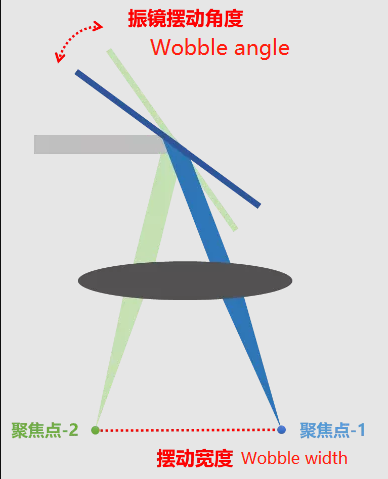

As die galvanometer heen en weer gebuig word tussen die hoeke van 1, 2, en die gefokusde kol sal tussen die 1, 2 punte beweeg. Wanneer die bewegende spoed vinnig genoeg is, kan dit as 'n reguit lyn beskou word. Die lengte van hierdie reguit lyn word genoem Dit is die "swaaibreedte", en die defleksiespoed word die "wankelfrekwensie" genoem.
Ons slim lugverkoelde handsweismasjien van GW Laser het verstelbare swaaiwydte van 0 tot 5 mm en verstelbare swaaifrekwensie van 0 tot 300 Hz.
Laserstraalfokus

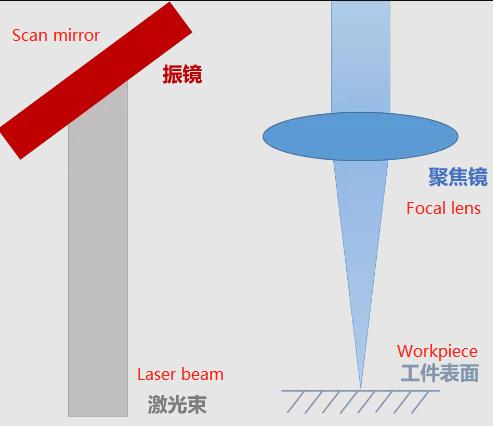

Wat van die galvanometer weerkaats word, is 'n straal van parallelle lig, wat in 'n klein kol gekondenseer word nadat dit deur die fokuslens gegaan het, en uiteindelik op die oppervlak van die werkstuk inval.
Die funksie van die fokuslens is om die parallelle strale bymekaar te maak om 'n klein kol te vorm, en daardeur 'n superenergiedigtheid te genereer.
Beskermende lens
Handsweismasjien sal 'n sekere hoeveelheid rook en stof tydens die sweisproses produseer, wat die fokuslens kan beskadig, dus is dit nodig om die lens te beskerm om dit te beskerm.
Die beskermende lens is 'n verbruikbare item, en dit is nodig om gereeld na te gaan of dit in 'n goeie toestand is. Die gebruiksperiode word bepaal volgens die intensiteit van gebruik en die toneel van die toerusting.
