In die proses van laserverwerking proses ontfouting, sien ons dikwels die "PWM" parameter, so wat beteken dit, kom ons kyk vandag daarna.
PWM is 'n afkorting van "Pulse Width Modulation", waarna verwys word as "pulswydtemodulasie" of "modulasie", is 'n baie effektiewe tegniek om die digitale uitset van 'n mikroverwerker te gebruik om analoogstroombane te beheer.
Die uitsetmodus van die laser sluit hoofsaaklik twee tipes in: deurlopende modus en pulsmodus.Deurlopende modus is die deurlopende afvuur van lasers;Polsmodus is om 'n laser op dieselfde tyd elke ander tydperk uit te stuur.'n Eenvoudige voorbeeld, soos 'n flitslig wat lig uitstraal: om die skakelaar aan te skakel is nie afgeskakel nie, is deurlopende modus;Om die skakelaar dadelik aan te skakel en dan af te skakel is om 'n puls uit te stuur, en die proses om herhaaldelik aan en af te skakel is die pulsmodus.Net so, wanneer die flitslig deur 'n laser vervang word, is die polsmodus om die proses om die lig voortdurend aan en af te skakel, te herhaal.
Die mees direkte manier om 'n gepulseerde laser te genereer, is om 'n modulator by die CW-laser te voeg om die CW-laser te moduleer om 'n pulsuitset te verkry.PWM (Pulse Width Modulation) is om die polswydte aan te pas deur die dienssiklus aan te pas.
Wanneer die prosesparameters van lasersny aangepas word, word pulse en dienssiklusse dikwels gebruik, en baie operateurs wat nie vertroud is met die lasersnyproses nie, verstaan moontlik nie die rol van hierdie twee parameters nie, en gee dan vir jou 'n gedetailleerde inleiding.
1Periodisiteit
Die sein gaan van hoog na laag en terug na hoog vir 'n tydperk van een week
2Polsfrekwensietempo
Hoeveel siklusse van PWM is daar in 1 sekonde
3Polsdienssiklus
'n Voorbeeld van die verhouding van hoëvlaktyd tot die hele siklustyd in 'n siklus
4Polstyd en tyd
Die tydsduur wat vir 'n siklus geneem word
5Polswydte
Die tydperk wat vir 'n tydperk gebruik word vir 'n hoë vlak
6Piek kragtempo
Die oombliklike energie-uitset van 'n laser binne een pulswydte
7Gemiddelde werktempo
Die hoeveelheid energie wat die laser in 'n herhalingsiklus lewer

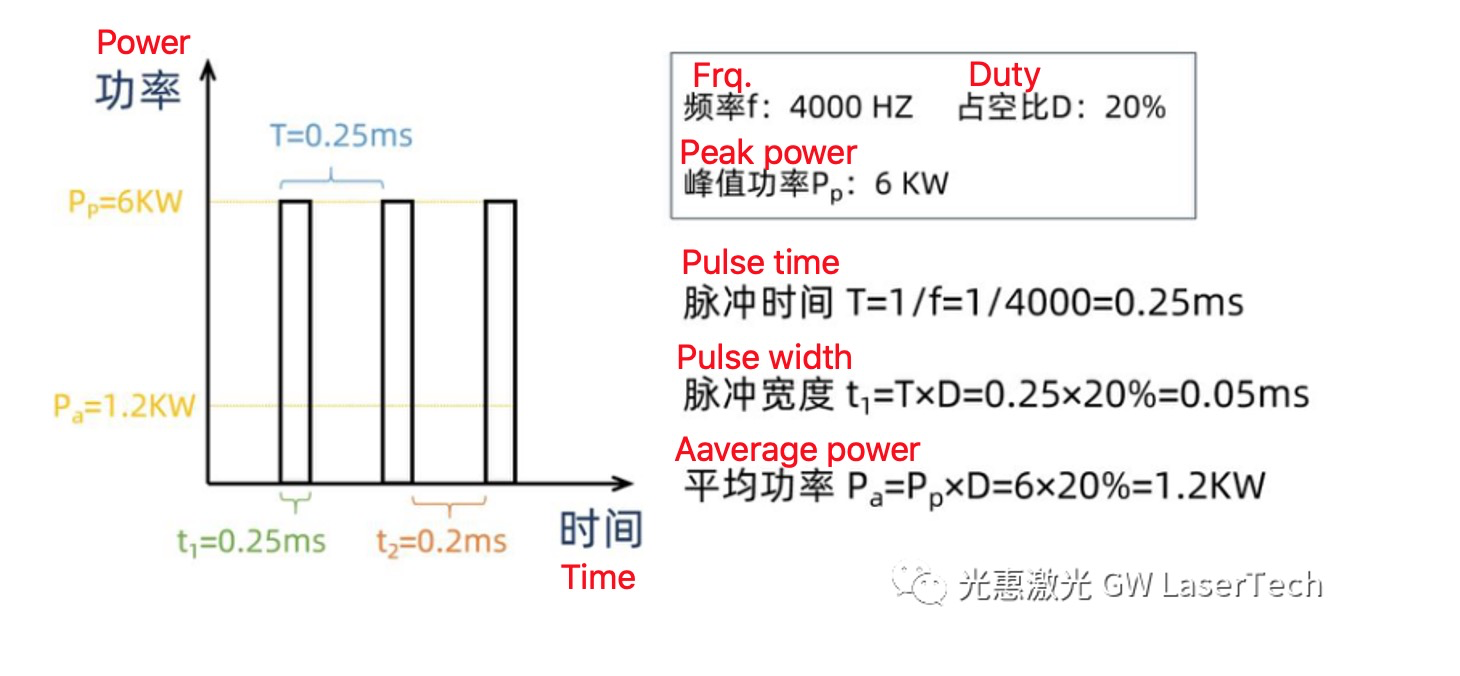

Gewoonlik, wanneer ons die laser moduleer in laserproses ontfouting, word die piekkrag, polsfrekwensie en dienssiklus gestel.Kom ons gebruik dan 'n voorbeeld om te illustreer hoe om die parameters van PWM te bereken.
By die piekkrag van die laser neem die dienssiklus van die puls toe, en die energie by elke pulsbestraling sal dienooreenkomstig toeneem, wat die verwerkingskapasiteit in die rigting van die dikte van die plaat sal verhoog.As die dienssiklus van die puls verminder word, word die energie by elke puls verlig, wat help om oorverbranding en smeltverlies te verminder.
In die metaalbewerkingsproses word die energie van die laser gebruik, en in die geval van konstante laserkrag, hoe hoër die frekwensie, hoe kleiner is die energie-uitset van elke laser, dus moet ons die toepaslike frekwensie bepaal volgens die spoed van verwerking wanneer die energie van die laser voldoende is om die metaal te smelt.

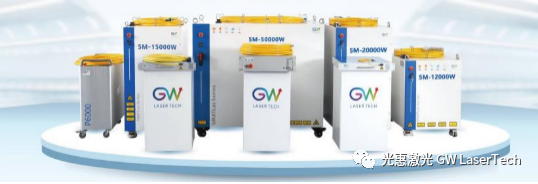

GW laser gebaseer op 976nm pomp tegnologie van deurlopende vesel laser produkte, met 'n hoë elektro-optiese omskakeling doeltreffendheid, goeie uitset straal kwaliteit, maksimum modulasie frekwensie tot 50kHz, wyd gebruik in sny, sweis, skoonmaak, bekleding en additiewe vervaardiging.
