የፋይበር ኦፕቲክ አጣማሪ

ፋይበር ኦፕቲክ ጥቅል የፋይበር ኦፕቲክ ማያያዣ መሳሪያ ነው ፣ እሱም በፋይበር ትክክለኛነት splicing ቴክኖሎጂ በኩል ፣ የኦፕቲካል ኢነርጂውን የሚያስተላልፈው የፋይበር ውፅዓት ከፍተኛውን ከተቀባዩ ፋይበር ጋር በማጣመር እና በኦፕቲካል ዱካ ውስጥ ባለው ጣልቃ ገብነት ምክንያት በስርዓቱ ላይ ያለው ተጽእኖ ይቀንሳል.የፋይበር አጣማሪው በፋይበር ሌዘር ሲስተም ውስጥ አስፈላጊ አካል ነው ፣ ጥራቱ የፋይበር ሌዘርን ኃይል እና የጨረራውን ጥራት በቀጥታ የሚወስን ብቻ ሳይሆን ለጨረር አስተማማኝ እና የተረጋጋ ሥራ አስፈላጊ ዋስትና ነው።

የፋይበር ኦፕቲክ ጥቅሎች ምደባ

ጥቅም ላይ በሚውሉት ተግባራት ምድብ መሰረት, የፋይበር ኦፕቲክ ማሸጊያዎች በሁለት ምድቦች ሊከፈሉ ይችላሉ-የኃይል ማቀፊያዎች እና የፓምፕ ማሸጊያዎች.

(1) የፓምፑ አጣማሪው በዋናነት ወደ ባለ ብዙ ቻናል ፓምፕ የፎቶሲንተቲክ ጨረር ወደ ኦፕቲካል ፋይበር ውፅዓት ሲሆን በዋናነት የፓምፑን ኃይል ለመጨመር ያገለግላል።

(2) የኃይል ጨረር አጣማሪው ባለብዙ ቻናል ነጠላ-ሞድ ሌዘር ጨረርን ወደ ኦፕቲካል ፋይበር በማጣመር የሌዘርን የውጤት ኃይል ለማሻሻል ይጠቅማል።

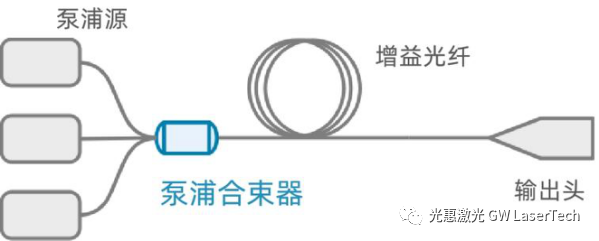

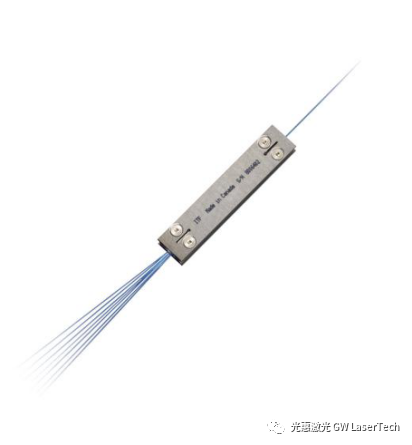

የፓምፕ ጥቅል

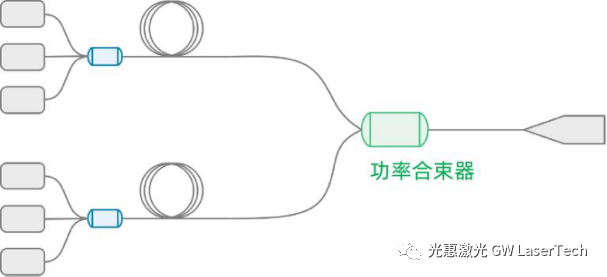

የኃይል ጨረር አጣማሪ

እንደ የቅንብር ምደባው ፋይበር ጥቅሎች በሁለት ምድቦች ሊከፈሉ ይችላሉ፡ N×1 ፋይበር ጥቅል የሲግናል ፋይበር የሌላቸው እና (N+1) ×1 የሲግናል ፋይበር ያላቸው ፋይበር ጥቅሎች።ከ N×1 ፋይበር ጥቅል በተለየ፣ በ(N+1) ×1 ፋይበር ጥቅል መሃል ያለው የኦፕቲካል ፋይበር የምልክት ፋይበር ነው።በፋብሪካው ሂደት ውስጥ N ፋይበርዎች በሲግናል ፋይበር ዙሪያ በጥብቅ እና በተመጣጣኝ ሁኔታ የተደረደሩ መሆን አለባቸው, እና በመሃል ላይ ያለው የሲግናል ፋይበር ለምልክት ብርሃን ግብዓት ይጠቅማል.N × 1 ጨረር አጣማሪ ሁለቱም የኃይል ጨረር አጣማሪ እና የፓምፕ ጥቅል አለው ፣ የልዩነቱ ተግባር በ N-channel ግብዓት ፋይበር አይነት ላይ የተመሠረተ ነው ፣ የ N-channel ፋይበር ነጠላ-ሞድ ፋይበር ወይም ትልቅ-ሞድ የመስክ ፋይበር ከሆነ ፣ ይችላል በቀጥታ ከ N lasers ጋር ይገናኙ.የሌዘርን የውጤት ኃይል ለመጨመር ያገለግላል, ማለትም, የኃይል ጨረር አጣማሪ;የ N-way ፋይበር ባለ ብዙ ሞድ ፋይበር ከሆነ, የሌዘርን የፓምፕ ኃይል ለመጨመር ከኤን ፓምፕ ምንጮች ጋር ተያይዟል, ማለትም የፓምፕ አጣማሪው.

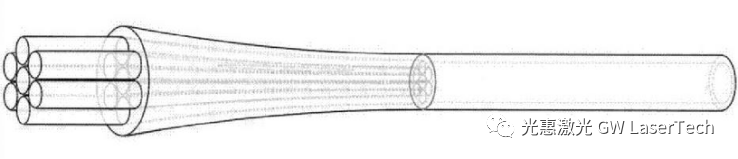

▲ N × 1 Fiber Bundler
(N+1) × 1 Beam Combiner ሁለቱም የፓምፕ ጥቅሎች ናቸው፣ በዋናነት በፋይበር ማጉያ ሲስተሞች ውስጥ ያገለግላሉ።በጥቅሉ መካከል ያለው ነጠላ-ሞድ ፋይበር የሲግናል ብርሃንን ለማስተላለፍ የሲግናል ፋይበር ሲሆን በዙሪያው ያለው ኤን-ቻናል መልቲሞድ ፋይበር የፓምፕ ብርሃንን ለማስተላለፍ የፓምፕ ፋይበር ነው።ይህ ጥቅል በ MOPA መዋቅሮች ውስጥ በብዛት ጥቅም ላይ ይውላል።

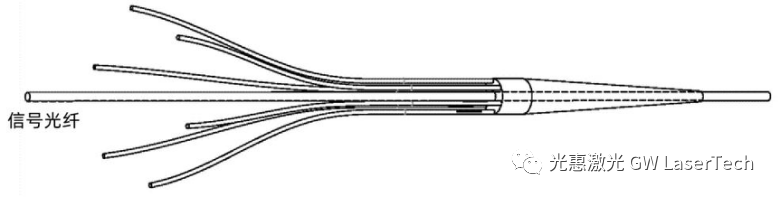

▲ (N+1) ×1 ፋይበር ኦፕቲክ ጥቅል

02

የጎን ፓምፕ ማሸጊያዎች እና የመጨረሻ የፓምፕ ጥቅሎች

የጎን ፓምፕ አጣማሪው መሃከል የሲግናል ፋይበር ነው ፣ የፋይበር ኮር ነጠላ-ሞድ ወይም ኳሲ-ነጠላ ሞድ ሞገድ ሌዘርን ለማስተላለፍ ፣ እና የዳርቻው ስድስት ፋይበር ብርሃን ለማንሳት የፓምፕ ፋይበር ነው።ሰባቱ ቃጫዎች በጥሩ ሁኔታ ተደራጅተው ቀልጠው እና ቀጫጭን እና በውጤቱ ድርብ የተሸፈነ ፋይበር የተገጣጠሙ ናቸው።

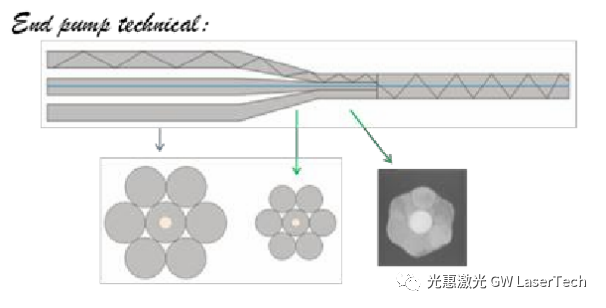

▲ የመጨረሻ ፊት የፓምፕ ጥቅል ፋይበር ኦፕቲክ ጥቅል

የጎን ፓምፑ ጥቅል ከመጨረሻው የፓምፕ ጥቅል የሚለየው የጎን ፓምፑ ጥቅል የፓምፕ ፋይበር ተስቦ ወደ ሲግናል ፋይበር ኤንቨሎፕ ሲገጣጠም የሲግናል ፋይበር አይቀልጥም እና አይቀጭም።ስለዚህ, የጎን ፓምፕ አጣማሪ ምልክት ማስተላለፊያ ከጫፍ የፓምፕ ጥቅል በመርህ ደረጃ ይሻላል.

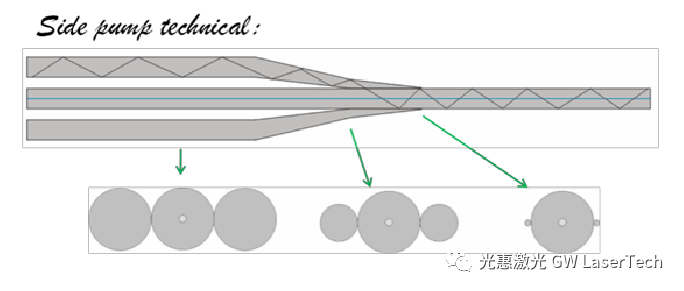

▲ የጎን ፓምፕ ፋይበር ኦፕቲክ ጥቅል

03

የጨረር ማቀነባበሪያዎች ማምረት

የኃይል ማቀፊያው መሰረታዊ መዋቅር በዋናነት ሶስት ክፍሎችን ያጠቃልላል-የግብዓት ፋይበር ፣ ፊውዥን ሾጣጣ ፋይበር ጥቅል እና የውጤት ፋይበር።

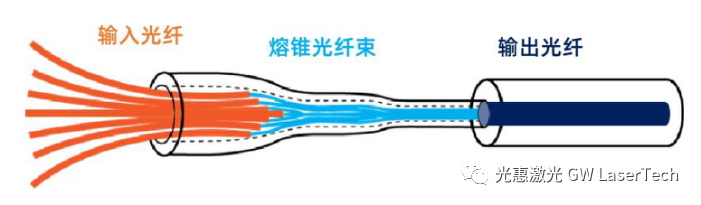

▲ የኃይል መያዣው መሰረታዊ መዋቅር

በመጀመሪያ ፣ የፋይበር ጥቅል ከውጤቱ ፋይበር ጋር በደንብ እንዲቀልጥ እና ሾጣጣውን ከጎተተ በኋላ ፣ የፋይበር ጥቅል መስቀል ክፍል ክብ መሆን አለበት ፣ እና የፓምፕ ፋይበር በጥብቅ የተደረደረ መሆን አለበት። የተወሰነ የጂኦሜትሪክ መንገድ፣ ብዙውን ጊዜ ፋይበሩ በአዎንታዊ ባለ ስድስት ጎን በጥብቅ ይዘጋጃል።በምርት ሂደት የግብአት ፋይበር ጥቅል መጀመሪያ ይመገባል ከዚያም የጥቅሉ የግብአት ፋይበር ጥቅል ቀልጦ በቴፕ ተለጥፎ የኮን ፋይበር ጥቅል ይመሰርታል ከዚያም የኮን ፋይበር ጥቅል የኮን ወገብ ክፍል ተቆርጦ በ የውጤት ፋይበር.በመጨረሻም የጨረር አጣማሪው ለረጅም ጊዜ በተረጋጋ ሁኔታ እንዲሠራ ለማድረግ ተስማሚ ፓኬጅ እና የሙቀት መዋቅር ተዘጋጅቷል.የብረታ ብረት መዳብ ወይም አልሙኒየም ከፍተኛ የሙቀት ማስተላለፊያ (thermal conductivity) ብዙውን ጊዜ እንደ መያዣ እና ሙቀትን ለማስወገድ ያገለግላል, አስፈላጊ ከሆነም የውሃ ማቀዝቀዣ መዋቅሮች በብረት ማሸጊያዎች ላይ ተዘጋጅተዋል.የፋይበር ኦፕቲክ መሳሪያዎችን ግንኙነት ለማሳካት ፋይበር ሌዘር ተከፋፍሏል.ሌዘር ከፍተኛ የኃይል መመዘኛዎችን ለማግኘት, ከፍተኛ ጥራት ያለው ፋይበር ስፕሊንግ በጣም አስፈላጊ ነው.ፋይበር በሚቀላቀልበት ጊዜ በሌዘር ኦፕሬሽን ወቅት ብርሃንና ሙቀት የሚከማች ኪሳራ መከሰቱ የማይቀር ሲሆን ይህም ለጨረር ጥራት መበላሸት ወይም በኦፕቲክስ ላይ ጉዳት ሊያደርስ ይችላል።ጓንጉዪ ሌዘር ከፍተኛ ኃይል ያለው የሙቀት ሚዛን ቴክኒካዊ ችግሮችን ለማሸነፍ ልዩ በሆነ የዌልድ ነጥብ የሙቀት አስተዳደር ቴክኖሎጂን ይቀበላል ፣ እና ሙሉ የሙቀት አስተዳደር ማስመሰል ማመቻቸት እና አዲስ የውሃ ማቀዝቀዣ ዲዛይን በመጠቀም የሌዘርን የረጅም ጊዜ የተረጋጋ አሠራር ማረጋገጥ ይችላል።
