እ.ኤ.አ. በ 2021 ቻይና ከ 2020 ወረርሽኝ በፍጥነት ለማገገም በዓለም ላይ ብቸኛው ዋና ኢኮኖሚ ትሆናለች።በዓመቱ ውስጥ ከታቀደው የመጠን በላይ የኢንዱስትሪዎች ተጨማሪ እሴት ካለፈው ዓመት ጋር ሲነፃፀር በ 9.6% ይጨምራል ፣ ከዚህ ውስጥ የከፍተኛ የቴክኖሎጂ ማምረቻ እና የመሳሪያ ማምረቻ ዋጋ በቅደም ተከተል ይጨምራል።18.2%፣ 12.9%.በተለይም የቻይና ሌዘር ኢንዱስትሪ በቅርብ ዓመታት ውስጥ በፍጥነት እያደገ ሲሆን የሌዘር ኢንዱስትሪ ሰንሰለት መጠን በፍጥነት ጨምሯል.እ.ኤ.አ. በ 2020 በኢንዱስትሪ ፣ በመረጃ ፣ በንግድ ፣ በመድኃኒት እና በሳይንሳዊ ምርምር የሌዘር መሳሪያዎች አጠቃላይ የሽያጭ ገቢ 69.2 ቢሊዮን ዩዋን ይሆናል ፣ ከ 2019 ዓመት በላይ ጭማሪ 5.2 በመቶ ነጥብ።የፎቶቮልታይክ፣ የሃይል ባትሪ፣ የመኪና እና የሌሎች ኢንዱስትሪዎች ብልጽግና በቀጠለው የቻይና የሌዘር መሳሪያዎች ገበያ አጠቃላይ የሽያጭ ገቢ በ2021 በ15.6 በመቶ ይጨምራል፣ 80 ቢሊዮን ዩዋን ይደርሳል።

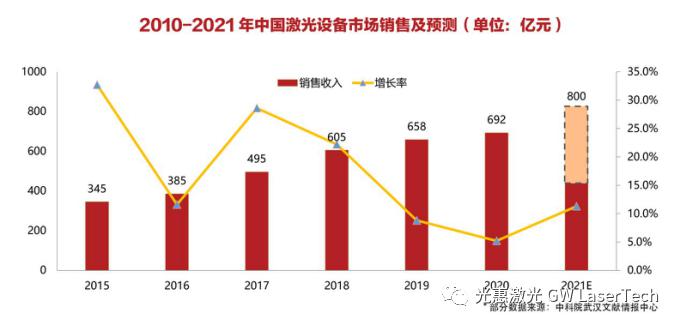

2010-2021 የቻይና የሌዘር መሣሪያዎች ገበያ
በተመሳሳይ ጊዜ የሌዘር ቴክኖሎጂም በፍጥነት እየደጋገመ ነው.በመጀመሪያ, የፓምፕ ቴክኖሎጂ ከ 915nm መፍትሄ ከ 915nm ሰፊ የሙቀት መቆጣጠሪያ ቦታ ወደ 976nm መፍትሄ ወደ ከፍተኛ የመምጠጥ ቅልጥፍና ይለወጣል.በአሁኑ ጊዜ በከፍተኛ ኃይል ቀጣይነት ባለው የፋይበር ሌዘር የፓምፕ ቴክኖሎጂ መንገድ ላይ የ 976nm ፓምፕ ፑ ቴክኖሎጂ ዋናው ቴክኒካዊ መፍትሄ ሆኗል.በተጨማሪም በ 10,000 ዋት ሌዘር ቴክኖሎጂ ውስጥ "በአንድ ቻናል ፋይበር ማጉላት" እና "ባለብዙ ቻናል ጨረር ውህደት" መካከል ሁልጊዜ ጦርነት ነበር.ገበያው ማደጉን ቀጥሏል, እና እንደ ቴክኖሎጂ, ዋጋ እና ቅልጥፍና የመሳሰሉ አጠቃላይ ሁኔታዎች የኢንዱስትሪ ፋይበር ሌዘር ገበያን ለመምረጥ ዋናው ምክንያት ሆኗል.ሁለቱን ቴክኒካል መንገዶች እንከፋፍል።
10,000-ዋት ሌዘር ቴክኖሎጂ መስመር አቅጣጫ
1. ባለብዙ ቻናል የጨረር ጥምረት እቅድ
በተለያዩ የሥርዓት አወቃቀሮች መሠረት ፋይበር ሌዘር ወደሚከተለው ሊከፋፈሉ ይችላሉ-ቀጥታ oscillator መዋቅር ፋይበር ሌዘር እና ማስተር oscillator power amplifier (MOPA) መዋቅር ፋይበር ሌዘር።ቀጥተኛ የመወዛወዝ መዋቅር ያለው ፋይበር ሌዘር በአወቃቀሩ ቀላል እና ሌዘር ኦስሌተር ብቻ ነው የሚይዘው እና ፍርግርግ የተመረጠውን የተወሰነ የሞገድ ርዝመት መርጦ ያወጣል።
ለፋይበር ሌዘር ቀጥተኛ የመወዛወዝ ውቅር ያለው በዋናነት ጥንድ ግሬቲንግስ (ዝቅተኛ ነጸብራቅ + ከፍተኛ ነጸብራቅ)፣ የፋይበር ፋይበር እና በርካታ ፓምፖችን ያካትታል።በርካታ የፓምፕ ብርሃን ጨረሮች በጨረር አጣማሪ አማካኝነት ወደ ረብ ፋይበር ይጣመራሉ፣ በዚህም ምክንያት የፋይበር ፋይበር የተገላቢጦሽ ስርጭት ሁኔታ ውስጥ ስለሚገኝ የብርሃንን የተቀሰቀሰ የጨረር ማጉላት እውን ለማድረግ እና በመጨረሻም ሀ ይምረጡ። በውጤቱ ፋይበር ውስጥ ለማለፍ በዝቅተኛ ነጸብራቅ ፍርግርግ በኩል የሌዘር ብርሃን የተወሰነ የሞገድ ርዝመት።ወደ የውጤት ራስጌ ተላልፏል.

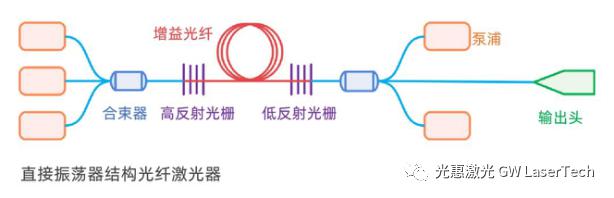

▲ ፋይበር ሌዘር በቀጥታ የመወዛወዝ መዋቅር ላይ የተመሰረተ
በተለያዩ የፓምፕ ዘዴዎች መሰረት, ወደ ፊት ፓምፕ, ተቃራኒ ፓምፖች እና ሁለት አቅጣጫዊ ፓምፖች ሊከፋፈሉ ይችላሉ.የፓምፕ ብርሃን መርፌ አቅጣጫ የሌዘር ውፅዓት አቅጣጫ ወደ ፊት ፓምፕ ተብሎ ከሚጠራው ጋር ተመሳሳይ ነው ።የፓምፕ መብራት መርፌ አቅጣጫ ከፊት እና ከተቃራኒው ፓምፕ ተቃራኒው የሌዘር ውፅዓት አቅጣጫ ጋር ተመሳሳይ ነው ።የፓምፑ መብራቱ ከፊት በኩል በመርፌ እና በተቃራኒ አቅጣጫዎች በተመሳሳይ ጊዜ.ባለሁለት አቅጣጫ ፓምፒንግ ይባላል።በአሁኑ ጊዜ, ሁለቱም GW እና IPG ከላይ በስዕሉ ላይ የሚታየውን ባለ ሁለት አቅጣጫዊ የፓምፕ እቅድ ይጠቀማሉ.
በአሁኑ ጊዜ የፋይበር ሌዘር ወይም ሞጁል ከዋነኛ ቀጥተኛ የመወዛወዝ መዋቅር ጋር ወደ 3KW ያህል ኃይል አለው፣ እና ከፍተኛ ኃይል ያለው ሌዘር ከአንድ ሞጁል ወደ ሌላው ይጣመራል ማለትም ከበርካታ ሞጁሎች የሚወጣው የብርሃን ውፅዓት በጨረር አጣማሪ በኩል ይጣመራል። .ወደ ፋይበር እና ከዚያም ውፅዓት.ለምሳሌ 12KW የሚገኘው አራት 3KW ሞጁሎችን በማጣመር ነው።

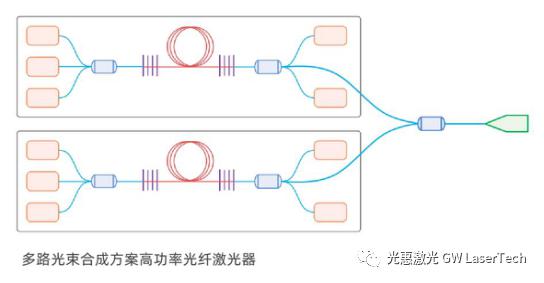

▲ ባለብዙ ቻናል ጨረር ውህደት እቅድ ያለው ከፍተኛ ኃይል ያለው ፋይበር ሌዘር
2. ነጠላ-ሰርጥ ፋይበር ማጉላት እቅድ
የፋይበር ሌዘር ከ MOPA መዋቅር ጋር የሌዘር oscillator እና አንድ ወይም ከዚያ በላይ የፋይበር ማጉያዎችን ያካትታል።በ oscillator ውስጥ ባለው ፍርግርግ የተመረጠው የሞገድ ርዝመት እንደ ዘር ብርሃን ጥቅም ላይ ይውላል, እና የዘር ብርሃን በ multistage ማጉያው ተግባር ስር ይስፋፋል, ስለዚህም የውጤት ኃይል በተወሰነ ደረጃ ሊገኝ ይችላል.ማሻሻል.
ለእንደዚህ አይነት ከፍተኛ ኃይል ላሽራዎች የኃይል መጨመር የሞጁሎችን ቁጥር በመጨመር አይደለም, ነገር ግን በዋናነት በበርካታ ደረጃ ማጉያዎች.ለምሳሌ, 12KW በ 3-ደረጃ ማጉላት ይገኛል.

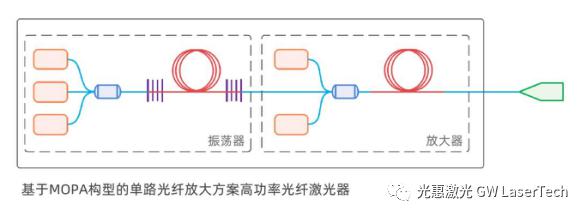

▲ በ MOPA ውቅር ላይ የተመሰረተ ነጠላ ቻናል ፋይበር ማጉላት እቅድ ከፍተኛ ኃይል ያለው ፋይበር ሌዘር
ባለ 10,000 ዋት ሌዘር የማባዛት ጥቅሞች
1.የጠቅላላው ማሽን መዋቅር ቀላል እና ለማቆየት ቀላል ነው
ባለ አንድ ቻናል አምፕሊፋይድ ከፍተኛ ኃይል ያለው ሌዘር አንድ ሞጁል ብቻ ስላለው የብርሃን፣ የኤሌክትሪክ እና የውሃ ውስጣዊ አደረጃጀት የበለጠ የተወሳሰበ ነው።የቁጥጥር ስርዓቱ በአንፃራዊነት የበለጠ የተወሳሰበ ነው ፣ እና ኦሲሌተር እና ማጉያው ሲበራ እና ሲያጠፋ የተወሰነ የጊዜ ግንኙነት መከተል አለባቸው-ሌዘርን ሲያበሩ ኦሲሌተሩ መጀመሪያ ማብራት አለበት ፣ ከዚያም ማጉያው ከ የመጀመሪያ ደረጃ ማጉያ;የመድረክ ማጉያው ይጀምራል, እና ማጉያው በደረጃ ወደ ፊት ይጠፋል.ጊዜው ካለፈ በኋላ በሌዘር ላይ ከፍተኛ ጉዳት ሊያደርስ ይችላል።
በ GW laser ተቀባይነት ያለው የባለብዙ-ጨረር ውህደት እቅድ, የሌዘር መቆጣጠሪያ በአንጻራዊነት ቀላል ነው, ምንም የጊዜ ችግር የለም, የፕሮግራም ቁጥጥር ችግሮች, እና በማሽኑ ላይ ጉዳት አያስከትልም.የሌዘር ብልሽት በሚከሰትበት ጊዜ, የተበላሸውን ሞጁል በማንሳት እና በአዲስ በመተካት ብቻ ጥገናዎችን ማከናወን ይቻላል.ለደንበኞች, ተጨማሪ የጥገና ጊዜን ይቆጥባል.
2. ጠንካራ ፀረ-ተመለስ ብርሃን ችሎታ
ከማወዛወዝ የተለየ፣ በሁለቱም የማጉያ ፋይበር ፋይበር ላይ ፍርግርግ የለም።ከፍተኛ አንጸባራቂ ቁሳቁሶችን በሚሰራበት ጊዜ የመመለሻ ብርሃን ወይም የድህረ-አምፕሊፋየር ተገላቢጦሽ ብርሃን ወደ ቅድመ-አምፕሊፋየር ለመመለስ ቀላል ነው, ይህም በቅድመ ማጉያው ሥራ ላይ ጣልቃ የሚገባ እና እንዲያውም ጉዳት ያስከትላል.ስለዚህ, ተጨማሪ የኦፕቲካል ማግለል እርምጃዎችን መጨመር አስፈላጊ ነው.
የ GW ሌዘር የብዝሃ-ጨረር ውህደት እቅድ, እያንዳንዱ ሞጁል አንድ oscillator ብቻ አለው, እና ምንም የተገላቢጦሽ ብርሃን የለም;በተመሳሳይ ጊዜ, የ GW ሌዘር ልዩ ሚስጥር - ABR ፀረ-ከፍተኛ-ነጸብራቅ ቴክኖሎጂ: አንድ ነጠላ ሞጁል በአምስት-ደረጃ የመመለሻ ብርሃን ማወቂያ እና ማራገፊያ መሳሪያ የተገጠመለት ነው, በአምስት-ደረጃ ፀረ-ነጸብራቅ መሰረት. ነጠላ ሞጁል ፣ እያንዳንዱ ሞጁል በአንደኛ ደረጃ ፀረ-ተመላሽ ብርሃን መሳሪያ የተገጠመለት ሲሆን ይህም የውስጥ ክፍሎችን ከጉዳት በተሳካ ሁኔታ ይከላከላል ፣ የሌዘርን የተረጋጋ አሠራር ያረጋግጣል ፣ እና በቀላሉ ወርቅ ፣ ብር ፣ ከፍተኛ አንፀባራቂ ቁሶች እንደ መዳብ እና አሉሚኒየም ለተለያዩ ብየዳ መተግበሪያዎች ተስማሚ ናቸው.
3. ባለ ሁለት አቅጣጫዊ ፓምፕ የስርዓት መረጋጋትን ያሻሽላል
➢የሌዘር ድምጽን ማገድ
ለወደፊት እና ለተገላቢጦሽ ፓምፖች የፓምፕ መብራቱ ከአንዱ ጫፍ ወደ ytterbium-doped ፋይበር ውስጥ ይጣላል, እና የፓምፑ መብራቱ በ ytterbium-doped ፋይበር የመግቢያ ጫፍ ላይ የበለጠ ጠንካራ ነው, ስለዚህ የንጥል መገልበጥ ማነቃቂያው ጠንካራ ነው, ነገር ግን በ ምክንያት. የመምጠጥ ሁኔታ, የፓምፕ መብራቱ ጠንካራ ነው.መብራቱ በቃጫው ርዝመት እንዲዳከም ይደረጋል, ስለዚህም የጨመረው ሙሌት በተወሰነ የፋይበር ርዝመት ላይ ይደርሳል እና ድምፁ ይጨምራል.ባለሁለት አቅጣጫ ፓምፖች የፓምፑ መብራቱን በቃጫው ውስጥ እኩል እንዲሰራጭ ሊያደርግ ይችላል, ስለዚህም ትርፉ በቃጫው ውስጥ በእኩል መጠን ይሰራጫል, ስለዚህም ድምፁ ይቀንሳል.
➢አንድ-መጨረሻ ግፊትን ያስወግዱ
ከመጠን በላይ የሆነ የፓምፕ መብራት ኃይል ከግኝት ፋይበር ጋር ይጣመራል, እና የፋይበር ፋይበር የመጀመሪያ ክፍል የፓምፕ መብራቱን በጣም ስለሚስብ የፋይበር ሙቀት በመነሻ ክፍል ውስጥ ከፍተኛው ነው, እና የፋይበር ማቅለጥ ነጥብ ትልቁን ግፊት ይይዛል.ባለ ሁለት ጫፍ ፓምፒንግ በሁለቱም የትርፉ ፋይበር በሁለቱም በኩል ያሉትን ሁለት የማቅለጫ ነጥቦች ግፊቱን እንዲጋራ በማድረግ ስርዓቱ በተረጋጋ ሁኔታ እንዲሄድ ያደርጋል።
➢የሞድ አለመረጋጋት ደረጃን ይጨምሩ
ሁነታ አለመረጋጋት ከግኝ ፋይበር የሙቀት ጭነት ጋር የተያያዘ ነው.ባለ ሁለት ጫፍ የፓምፕ ዘዴን ከተቀበለ በኋላ የግብረ-ፋይበር የሙቀት ስርጭት የበለጠ ወጥነት ያለው ፣ የሙቀት ተፅእኖው ተዳክሟል ፣ እና የሞድ አለመረጋጋት ጣራ እሴት ይጨምራል።
.976nm የፓምፕ እቅድ ግልጽ ጥቅሞች አሉት
▶ ከፍተኛ የልወጣ መጠን
Ytterbium-doped ፋይበር በ 915nm እና 976nm ላይ ሁለት ጠንካራ የመምጠጥ ጫፎች አሉት፣ስለዚህ የፓምፕ ብርሃን ባንድ አብዛኛውን ጊዜ ለአይተርቢየም ዶፔድ ፋይበር ሌዘር የሚመረጠው 915nm ወይም 975nm ነው።ከነሱ መካከል በ 975nm ያለው የመምጠጥ ጫፍ ከፍ ያለ ሲሆን ይህም ከ 915nm 3 እጥፍ ገደማ ነው, ስለዚህ 1070nm ሌዘር ተመሳሳይ ኃይል ያለው የ 915nm የፓምፕ መብራት አንድ ሶስተኛውን ብቻ ይበላል.የፓምፑ መብራቱ ከኤሌትሪክ ሃይል የሚቀየር ሲሆን ይህም ማለት 976nm የፓምፕ ምንጭ በመጠቀም አነስተኛ የኤሌክትሪክ ኃይል የሚፈጅ እና የበለጠ ቀልጣፋ እና ኃይል ቆጣቢ ነው.
▶ ዝቅተኛ የመስመር ላይ ተጽዕኖዎች
በተከታታይ ነጠላ-ድግግሞሽ ፋይበር ሌዘር ውስጥ አንዳንድ ቀጥተኛ ያልሆኑ ተፅእኖዎች አሉ፣ ለምሳሌ የተቀሰቀሰ ብሪሎዊን መበተን፣ የራማን መበተን እና የኦፕቲካል ኬር ውጤት ያሉ፣ ይህም የጨረር ጥራትን ይቀንሳል።በ 976nm ካለው ከፍተኛ የመምጠጥ ጫፍ ተጠቃሚ የሆነው የፋይበር ፋይበር በተመሳሳዩ የመምጠጥ ቅልጥፍና መነሻ ስር አጭር ማድረግ ይቻላል እና የፋይበርን ርዝመት መቀነስ የመስመር ላይ ያልሆኑ ተፅእኖዎችን ለማስወገድ ይረዳል።
ኢፒሎግ
GW Laser (GW) በ 976nm የፓምፕ ቴክኖሎጂ እና ባለብዙ ቻናል ጨረር ውህደት እቅድ እንደ ዋናው መስመር ላይ የተመሰረተ ሲሆን የ 10,000 ዋት ሌዘር የኃይል ደረጃ እና የጨረር ጥራት ለማሻሻል ቁርጠኛ ነው;በተመሳሳይ ጊዜ የምርቶችን ጥራት እና መረጋጋት ለማሻሻል ፣ የምርት ውድቀቶችን መጠን እና ውድቀቶችን አያያዝ ውስብስብነት ለማሻሻል ትኩረት ይሰጣል ።ለወደፊቱ, ለደንበኞች ከፍተኛ ጥራት ያለው የፋይበር ሌዘር እና ጠንካራ የቴክኒክ ድጋፍ መስጠቱን እንቀጥላለን.
የፖስታ ሰአት፡- መጋቢት 21-2022
